DCS系统

  德华方控制工程应用软件平台

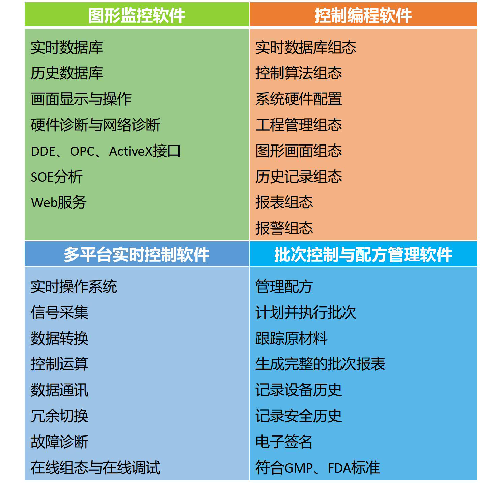

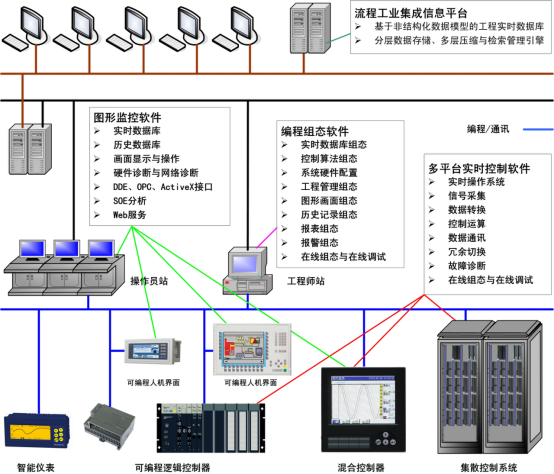

一、控制工程应用软件平台：基于Windows7/WindowsXP及实时OS等多平台异构系统，采用多任务多线程和组件结构设计等技术，集现场数据采集、I/O模件模块诊断配置、分布式实时数据库、控制算法实时执行、图形监控与实时操作、海量历史数据库、报警和安全机制、操作事件记录、工程设计文档支持等功能于一体。工程师站编程组态软件、操作员站图形监控软件、现场控制站实时控制软件，分别运行在不同层次的硬件平台上，通过控制网络和系统网络交互各种数据、管理和控制信息，协调一致地完成整个集散控制系统的各种功能。

系统技术特点：

★ 基于多领域工程对象模型的控制工程设计开发平台，构建起紧密关联并具有物理意义的工程对象模型、工程控制策略、显示操作面板，实现控制工程设计 编程的形象直观与高效稳定

★ 提出实时数据质量戳，标识数据的质量状况，结合硬件冗余状态，涵盖通道故障、采样偏差、量程超限、网络状态等信息，保证实时数据的可靠性和可用性，提高了数据引用的安全性；支持质量戳与实时值的历史记录与追忆分析；

★ 提供基于算法块封装与数据驱动、事件触发的分布式算法调度技术，支持控制算法的封装、派生、复用，实现控制算法的离线组态、在线组态、 离线模拟与在线调试，提高编程效率

★ 实现网络驱动模块，通过开放规范的OPC客户端与服务器接口，采用透明网络管理技术实现与第三方设备的数据通讯，满足工业数据多实时性、多语义性、多时空性、多尺度性的信息集成与接口开放要求

★ GPS全局卫星时钟接入，采用NTP网络时钟协议同步所有控制站和操作站的系统时钟；为操作站站间的数据记录提供统一基准时钟

★ 提供可定制扩展的控制工程行业算法库，通过继承、派生、重用、重构机制，提高项目工程设计与编程开发效率

★ 分离控制工程师与工艺工程师，成功解决流程工业多品种、多批次、小批量的智能制造与智慧工厂的综合自动化需求，有效地提高企业的竞争力

★ 工程远程更新是针对工程服务人员而研发的功能，避免了工程人员为细微的组态变动而频繁跑走于工程现场

★ 工程协同组态功能适用于超大型工程的多人同步组态作业，极大缩减了前期工程组态的时间

★ 实时数据库新增工程对象结构体建模方式，实现编程复用，提高编程维护效率

★ 支持免安装的流程画面远程互动访问，通过普通网页浏览器即可便捷地访问控制现场

★ 特有的报警声音功能，使得报警声音的设置异常灵活方便

★ 灵活多样的组合方式完全能满足工程现场纷繁复杂的人员构成，工程的安全性得到了全方位的保护

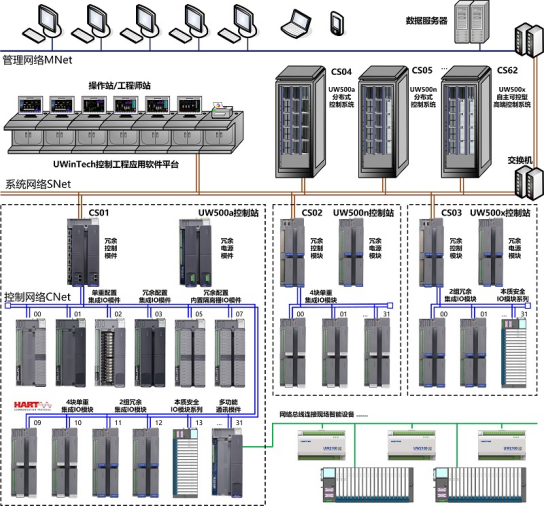

二、集散控制系统：硬件装置采用控制装备冗余容错、集群分布式实时数据库、性能退化在线监控、软件平台采用多领域工程对象模型、高适应性智能模块等技术，多语言集成编程开发环境、安全控制与安全防范等技术；是具有高可靠性、高安全性、高适应性、大规模化特征，优质稳定的新一代高端主控系统。

系统技术特点：

★ 全硬件实现冗余容错，无单点故障失效

★ 单重化、多重化硬件冗余表决，切换时间5-50ms

★ 高适应性智能模块，少类型多功能，软件可选择信号类型，在线校正，自动补偿温漂时漂

★ 采用安全型总线IO模块系列，节省安全栅、隔离栅、安装空间与接线维护工作量

★ 全覆盖诊断与防错保护，支持外部线路诊断，支持过流、过压、反接、错接等过失保护

★ 多领域工程对象模型，行业算法库重构复用机制，控制程序自动生成，提高编程效率80%

★ 多语言优化编译器，多用户协同编程、在线编程、模拟调试、远程更新，降低维护成本

★ 分布式全局实时数据库，域数据规模30万点，驱动池，系统数据与外部数据直接引用

★ 集群分布式实时数据库，集群数据规模200-1000万点，数据容量：100TB-10PB

★ 网络安全控制模件，支持安全控制与安全防范，实现可信通讯、异常侦测、篡改阻截等

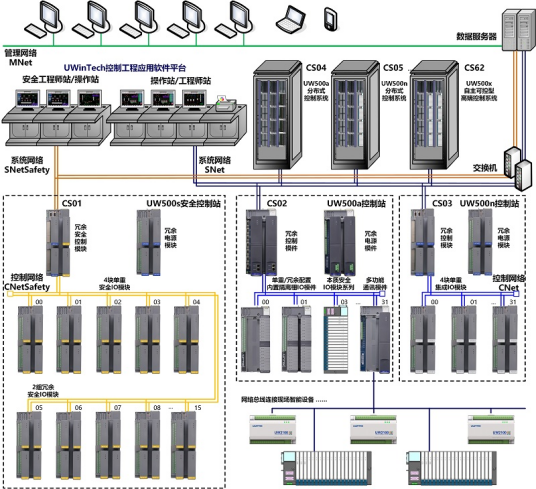

三、安全控制系统：是专门为安全相关系统、或条件苛刻的任务而自主研发的高安全性、高可靠性、高适应性的安全控制系统。其硬件装置采用硬件模块冗余容错、高可用安全模块、高安全工业网络等技术，软件平台采用多领域工程对象模型、实时控制安全运行、内生安全主动防御等技术。安全控制系统由安全控制站及编程监控计算机与网络设备构成；安全控制站由安全控制模块、安全模拟量输入模块、安全数字量输入模块、安全数字量输出模块，及网络交换机模块、电源模块及配套端子座组成；具有高可靠性、高可用性、高安全性、高适应性的特点。

系统技术特点：

★ 全硬件模块冗余容错；实现控制、网络、I/O、电源、监控的各节点、各模块、各通道及各信号类型的双重化或四重化硬件冗余；无单点故障失效，支持同构或异构冗余，增强系统功能安全与信息安全

★ 安全功能模块具有硬件诊断、软件诊断、工程程序诊断等，通过硬件随机故障重执恢复、软件多样性执行恢复等实现偶发故障的快速恢复；支持模块冗余配置，多级表决机制，在线热更换，冗余配置时2-2-0降级；通过独立第三方功能安全IEC61508 SIL2认证

★ 高抗干扰度与低功耗设计，符合国家或国际（ESD/RS/EFT/SURGE）4级a、（CS/DIP/CE/RE）3级a，具有极强的抗干扰性与电磁环境适应性；低功耗自然对流无风扇热设计，提高环境温度适应性

★ 高适应智能模块，采用在线校正、线路诊断、故障隔离、在线插拔、过失保护、灵巧总线等技术，满足恶劣工业环境与控制工程复杂性要求
