电解槽检修车间

一．方案预览

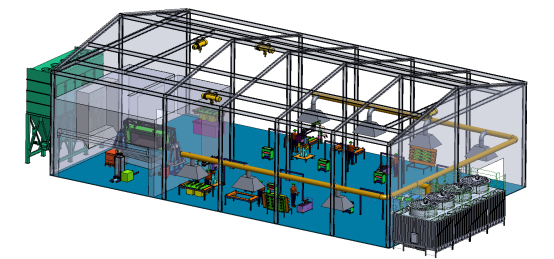

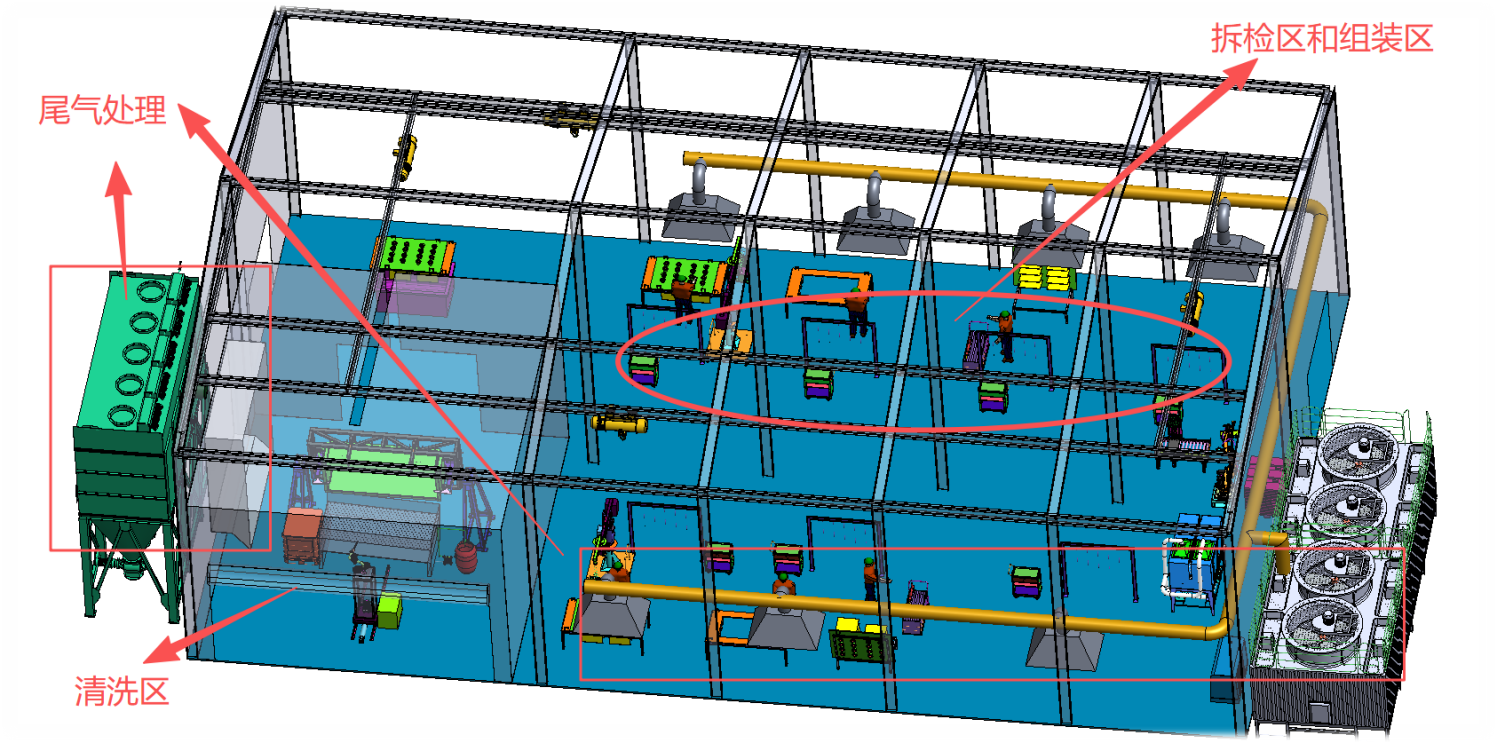

二．车间布局介绍

1.清洗区

此部分主要由电解槽翻转设备和自动清洗设备组成，人工将电解槽放在设备上面然后控制翻转角度，然后自动清洗设备自动清洗，清理后的物料液体进入200L桶，固体进入吨桶内。

2.拆检区

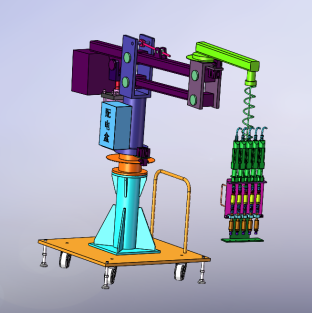

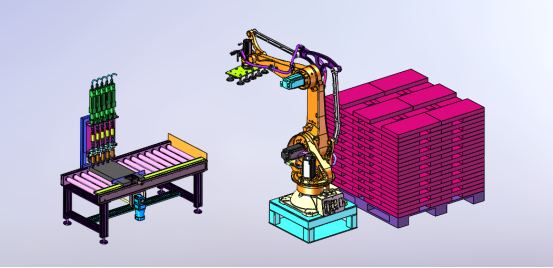

此部分主要是拆除检修电解槽盖并维修，主要的设备为自动拆丝机、辅助搬运助力机械臂及自动喷砂机。

3.组装区

此部分主要是组装电解槽盖的工装及辅助设备。

4.尾气收集

在以上三个区域配备两套集气装置，清洗区一套，拆检区和组装区共用一套。

5.移动设备

车间内部配备移动行车，方便车间内部大件运输。

三．各部分详解

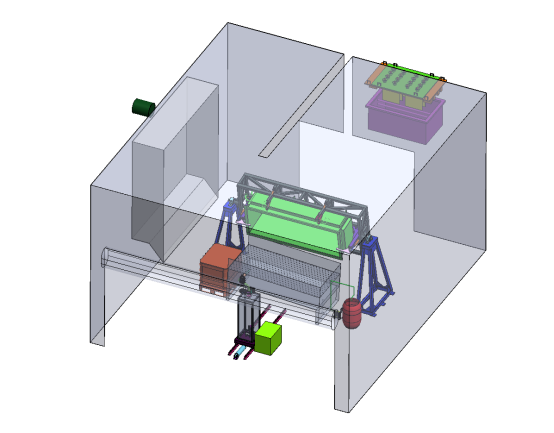

清洗区

此部分主要由翻转设备和自动清洗设备组成：

翻转设备：此部分主要是负责将放上的电解槽压紧并翻转100°（此角度可提前设计），出于安全考虑我方设计了三重安全防护，第一重是液压站电磁阀带中封中位技能，第二重是关键油缸带液压锁，第三重是带机械结构锁紧装置。

自动清洗设备：此部分是对翻转至一定角度的电解槽进行自动化清洗，此部分有三种工作模式，第一种是人工控制清洗，第二种是人工选择需要清洗的边线和角落然后自动清洗，第三种是全自动清洗，此三种方式从第一种至第三种耗水量依次增加，但自动化程度依次增高。

现场防护：所有电子元器件均使用防爆，plc柜和现场就地操作柜均使用防爆柜，翻转设备在此区域内没有任何动力元器件，此部分不会因为腐蚀导致动力部分损坏，清洗设备因为结构原理上面只能是设备上带动力部分，但是此部分我们已经做好防护密封。

拆检区及组装区

此部分主要是人工操作区域，我方主要是划分区域然后做自动设备或者是人工辅助设备来完成各项工作。

四．基本参数

车间尺寸：38米*19米*10米（长*宽*高）

设备功率：此项功率需根据车间内部需求设备计算

气源：0.6mpa洁净干燥气源
