自动套圈系统

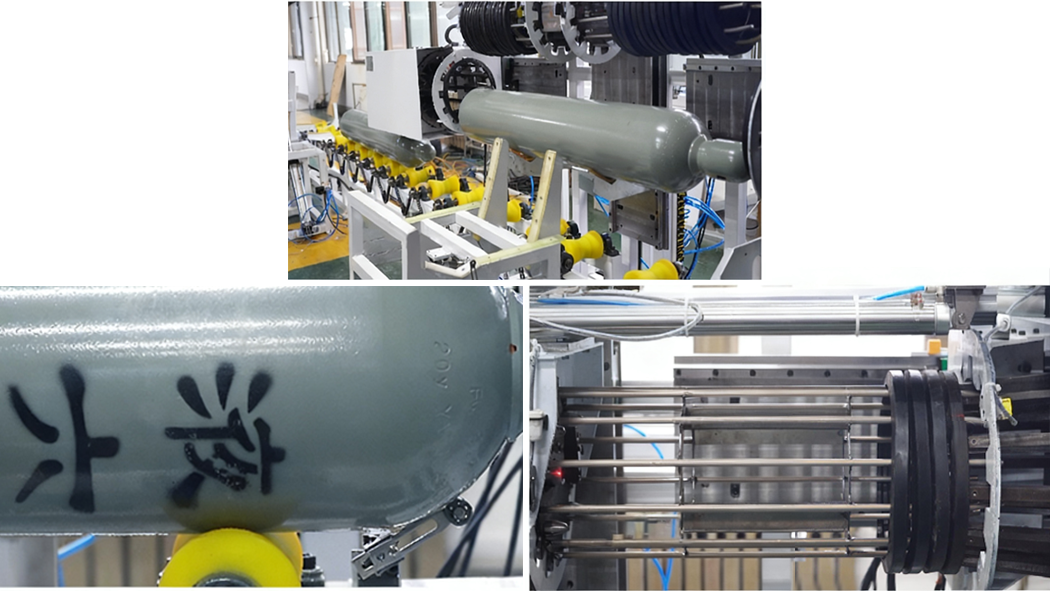

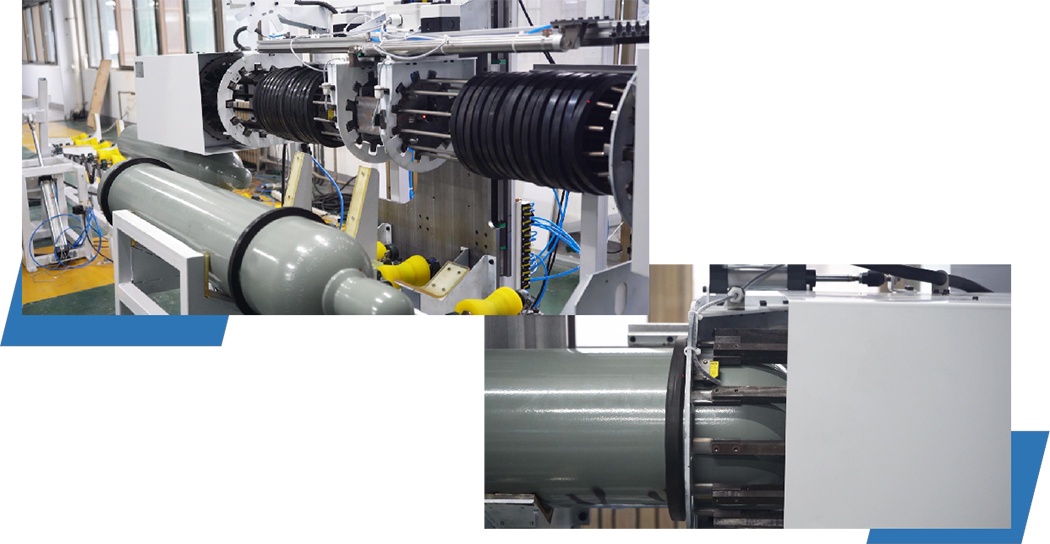

德华方研发的钢瓶自动套圈系统是一款适用于六氟化硫、三氟化氮、氟化氢、四氟化碳、六氟化钨等电子特气的智能化设备。彻底解决人工套防撞圈效率低、劳动强度大、一致性差、易损伤瓶体漆面等痛点。本设备实现钢瓶双侧防撞圈的全自动、精准、快速套装，大幅提升生产线效率与产品防护等级，是钢瓶处理流程的智能化升级利器。套圈数据参考：生产节拍两分钟/瓶，胶圈料仓单支容纳24支胶圈，可配置多套设备增加效率。
核心工作流程
设备的工作流程是一个高效、连贯的自动化循环：
1.自动上料：气瓶通过输送线（如滚筒线、链板线）自动进入设备工位。
2.精确定位：通过传感器或视觉系统检测瓶体，并由定位机构将其精确固定到套圈中心位置。
3.自动取圈与撑圈：专用夹具自动抓取防撞圈，并通过柔性机构将其适度撑开，为套圈做准备。
4.双侧同步套入：双侧机构同步动作，将撑开的防撞圈平稳、精准地套入瓶体两侧的指定区域（通常靠近瓶肩）。
5.推圈到位：套入后，机构会施加适当推力，确保防撞圈完全贴合瓶体，达到无松动、无歪斜的安装效果。
6.自动下料：完成套圈的气瓶自动释放，由输送线运送至下一工序。
7.循环往复：设备自动重置，开始下一个工作循环。
产品优势：
1.高度自动化，解放人力
实现“一键启动”的全流程无人化操作，涵盖上瓶、定位、取圈、撑圈、套圈、推圈、下瓶所有步骤。
能显著降低人工成本和劳动强度。
2.双侧同步作业，精准可靠：
采用独特的双侧同步机构，确保两个防撞圈能在同一时间、以相同力度精准套入瓶体指定位置。
从根本上杜绝了人工操作可能导致的单侧遗漏、位置偏移、松紧不一等质量问题。
3.强大的适应性与柔性技术：
兼容多种防撞圈：采用柔性套圈技术，能稳定处理不同材质（如橡胶、聚氨酯）、尺寸和硬度的防撞圈，避免圈体损伤。
适配多种气瓶：设备兼容不同厂家和标准的氧气瓶，并可根据客户的特殊需求进行定制化设计。
4.无损高效，保障品质：
采用非接触式或柔性接触技术，在整个套圈过程中完美保护气瓶表面的漆层和标识，避免机械刮擦。
作业速度极快：单瓶双侧套圈可在数秒内完成，使生产效率相比人工提升数倍。
5.卓越的稳定性与耐用性：
优质核心部件：关键部件（如PLC控制器、伺服电机/气动元件、精密导轨）均采用品牌产品，保证设备长期连续稳定运行。
坚固结构：钢结构机身具备抗振动、长寿命的特点。
智能维护：设备具备故障自诊断和报警功能，便于维护和检修。
钢瓶自动套圈系统在电子特气行业的作用：
一、 核心作用：保障超高纯度，从物理防护做起
电子特气对杂质和颗粒物的控制达到了ppb（十亿分之一）甚至ppt（万亿分之一）级别。任何微小的污染都可能导致整个批次的集成电路芯片报废。
防止瓶体漆面损伤产生颗粒物：人工套圈时，工具或操作不当极易刮伤钢瓶表面的涂层。这些刮痕不仅会脱落金属和油漆颗粒，成为气源污染点，也为后续的腐蚀和杂质吸附提供了温床。本设备采用的非接触式定位和柔性套圈技术，能避免在套圈过程中对瓶体造成任何物理损伤，从源头杜绝了因操作引入颗粒物的风险。
避免人工接触污染：全自动化操作最大限度地减少了操作人员与气瓶的直接接触，降低了人体皮屑、油脂等污染物附着瓶体的可能性，符合电子特气生产的高洁净度要求。
二、 提升安全与可靠性，降低运营风险
电子特气钢瓶价值高昂，且许多气体具有易燃、有毒、腐蚀等特性。
确保防撞圈保护功能到位：防撞圈的核心作用是防止钢瓶在搬运、运输过程中因碰撞而产生凹陷、刻痕或阀门损坏。设备实现的双侧、精准、完全贴合的套圈，确保了每一个防撞圈都处于最佳工作位置，为昂贵的钢瓶和脆弱的阀门提供最有效的缓冲保护，防止因碰撞引发泄漏等严重安全事故。
消除人为操作不一致性：人工套圈可能出现的松紧不一、位置偏移等问题，会导致防撞圈在某些碰撞中失去保护作用。设备的精准一致性，消除了这一质量隐患，使防护效果可预测、可依赖。
三、 满足行业严格的合规性与可追溯性要求
电子特气行业受众多国际标准（如SEMI）和客户审计的严格监管。
工艺标准化与可重复性：自动化设备保证了每一只钢瓶的处理方式完全相同，满足了标准化作业和工艺控制的要求。这在与高端芯片制造商合作时是极强的加分项，易于通过客户的现场审计。
为数字化追溯提供基础：自动化设备易于集成到工厂的MES（制造执行系统）中，可以记录每个钢瓶的套圈时间、设备状态等数据，为产品的全生命周期质量追溯提供数据支持，增强质量管理的透明度。
四、 实现降本增效，优化整体运营
保护高价值资产：电子特气钢瓶本身是重要资产，频繁的检验和翻新成本极高。有效防护能延长钢瓶的使用寿命，降低折旧和维护成本。
减少因污染导致的损失：一旦气体被污染，整瓶价值数十万甚至上百万元的特气可能直接报废，造成的损失远高于设备本身。该设备作为一道关键的防污染屏障，其投资回报率非常高。
解放高技能劳动力：电子特气工厂的操作人员需要经过严格培训。将低附加值、高重复性的套圈工作交给机器，可以让这些高素质员工专注于价值更高的工艺监控、质量检验和设备维护等工作。
